Ronniewell Roller Beds Especializados para Fabricação de Caixões de Sucção

Sistemas de Suporte Pesado Projetados para Âncoras de Sucção de Grande Diâmetro e Parede Fina – Diâmetro de até 14m

Visão Geral

A Ronniewell oferece sistemas de roller bed especializados, projetados especificamente para os requisitos exigentes de fabricação de caixões de sucção (âncoras de sucção) nos setores de energia eólica offshore e de petróleo e gás. Esses sistemas abordam os desafios únicos de fabricar âncoras de sucção de grande diâmetro e parede fina — estruturas que podem pesar até 1.000 toneladas métricas e se assemelham a "garrafas de água" de aço gigantes com o fundo cortado.

Ao contrário da fabricação convencional de torres eólicas ou monopilares, os caixões de sucção apresentam um conjunto distinto de desafios de fabricação: diâmetros extremamente grandes (até 14.000 mm+), espessuras de parede finas (tão finas quanto 35 mm) e problemas significativos de deflexão devido ao peso próprio durante o ajuste e a montagem. Os sistemas de roller bed para caixões de sucção da Ronniewell são construídos sob medida para superar esses desafios.

O Desafio da Fabricação de Caixões de Sucção

Os caixões de sucção são âncoras usadas para plataformas de petróleo offshore e parques eólicos, implantados colocando a extremidade aberta no fundo do oceano e criando pressão negativa para "ancorar" o pilar. Sua construção requer o ajuste preciso de múltiplas seções de cilindro pesando mais de 60 toneladas métricas cada.

Desafios críticos de fabricação:

Sistema de Roller Bed para Caixões de Sucção Ronniewell – Principais Características

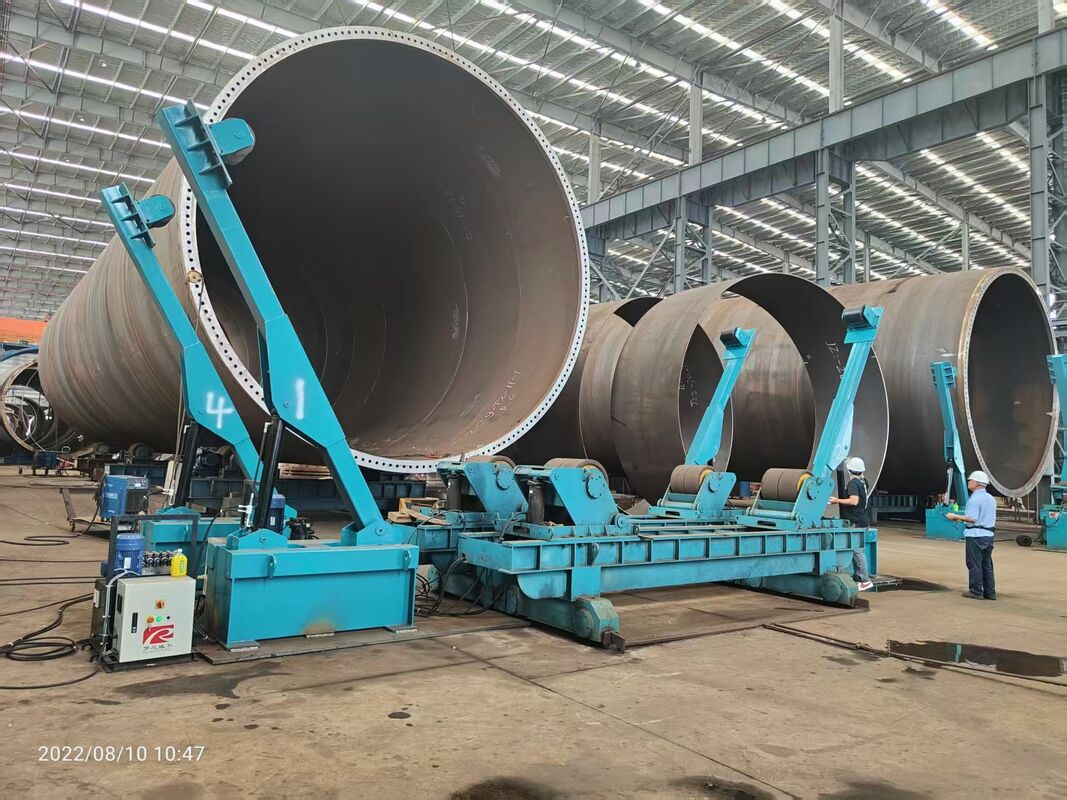

1. Sistema de Suporte Lateral (Batentes Laterais / Estabilizadores)

Os roller beds para caixões de sucção da Ronniewell são equipados com sistemas de suporte lateral que abordam o desafio fundamental da estabilidade de cilindros de parede fina e grande diâmetro.

• Configuração de Suporte Multiponto: Além dos suportes de rolo inferiores, estabilizadores laterais ajustáveis entram em contato com o cilindro lateralmente, distribuindo as forças de suporte por pontos de contato adicionais.

• Ângulos de Suporte Ajustáveis: Os estabilizadores laterais possuem estruturas de suporte articuladas com ângulos de inclinação ajustáveis para otimizar o posicionamento dos nós de suporte para diferentes diâmetros de peça e espessuras de parede.

• Estrutura Triangular Estável: A estrutura de suporte, o braço de ajuste e a base formam uma configuração triangular estável, garantindo suporte robusto mesmo sob cargas pesadas.

2. Engenharia Anti-Deflexão

• Previne a deflexão por peso próprio de conchas de parede fina durante operações de ajuste e soldagem

• Mantém a integridade da circularidade durante a soldagem circunferencial

• A configuração de suporte otimizada garante ajuste repetível e preciso para caixões de múltiplas seções

3. Manuseio Flexível de Seções

• Capacidade de Deslocamento: Roller beds montados em trilhos com bogies motorizados permitem o movimento contínuo de seções pesadas de caixões ao longo da linha de produção

• Posicionamento Horizontal: O sistema de roller bed pode ser configurado para montagem horizontal de seções, minimizando andaimes e operações de soldagem em altura, ao mesmo tempo em que melhora a segurança e a qualidade

• Ajuste de Altura: O espaçamento dos rolos pode ser ajustado para levantar ou abaixar a peça incrementalmente, eliminando a necessidade de "calços e cunhas" no processo de ajuste

4. Sistema de Acionamento Pesado

• Acionamento Duplo de Motor: Garante a rotação estável de seções pesadas de caixões durante a soldagem circunferencial

• Controle de Velocidade VFD: Ajuste de velocidade contínuo para condições ideais de soldagem

• Motores Invertek com componentes elétricos Schneider para confiabilidade global

• Redutores de Engrenagem Sem-fim Autotravantes: Evitam rotação acidental quando parados

5. Construção Durável

• Tratamento Térmico de Alívio de Tensão: Todas as partes estruturais soldadas tratadas para evitar distorção

• Rolamentos Sobredimensionados: Vida útil estendida sob cargas exigentes

• Sistema de Lubrificação Embutido: Requisitos de manutenção reduzidos

Especificações Técnicas – Série Caixão de Sucção

Aplicações na Fabricação de Caixões de Sucção

• Montagem horizontal de seções: Ajuste sequencial de seções de cilindro em orientação horizontal, reduzindo trabalho em altura

• Soldagem de juntas circunferencial: Rotação estável para qualidade de solda consistente

• Alinhamento de ajuste: Posicionamento preciso de seções pesadas

• Soldagem interna: Configuração horizontal acessível

• Linhas completas de "crescimento" de vasos: Múltiplas estações de roller bed em tandem para montagem do comprimento total do caixão

Compatível com: Processos de soldagem SAW, GMAW, FCAW, GTAW

Por que escolher Ronniewell para Fabricação de Caixões de Sucção?

✅ Especializado para Grande Diâmetro de Parede Fina – Projetado especificamente para os desafios únicos da fabricação de caixões de sucção, incluindo sistemas de suporte lateral para prevenir deflexão

✅ Capacidade de Diâmetro Ultra Grande – Lida com peças de até 14 metros de diâmetro, acomodando os maiores projetos de caixões de sucção em produção

✅ Controle de Deflexão – O design de suporte multiponto previne deformação por peso próprio, mantendo a circularidade e a qualidade da solda

✅ Tecnologia de Estabilizador Lateral – Estruturas de suporte ajustáveis fornecem pontos de contato adicionais, eliminando a concentração de tensão localizada

✅ Capacidade de Montagem Horizontal – Reduz andaimes, melhora a segurança e aumenta a qualidade da soldagem

✅ Capacidade Comprovada – Lida com peças de até 14 metros de diâmetro com capacidade de carga de 1.000+ toneladas métricas

✅ Certificações Internacionais – ISO9001 e Marcação CE (Diretiva de Máquinas 2006/42/CE)

✅ Componentes Globais – Motores Invertek; componentes elétricos Schneider

✅ Tempo de Entrega Curto – Entrega padrão: 30 dias úteis

✅ Suporte Confiável – Garantia de 12 meses, consultoria técnica, instalação e treinamento disponíveis

✅ Engenharia Personalizada – Equipe de design interna para requisitos especiais

Gama de Produtos – Sistemas de Roller Bed para Caixões de Sucção
